分支任务

产品概念

分支任务用于在工作流调度中实现条件路由，根据上游任务的输出结果动态决定后续哪条链路被触发执行。与 For-each 循环任务类似，分支任务需要与有输出参数的上游任务联合使用，通过对输出数据集进行表达式计算，将结果映射到不同的下游链路上。

本文为你介绍分支任务的组成与应用逻辑。

使用场景

如果你在设计工作流的过程中，需要基于某一个节点的输出结果去判断后续如何执行时，则可以使用分支任务节点去进行路径的选择。

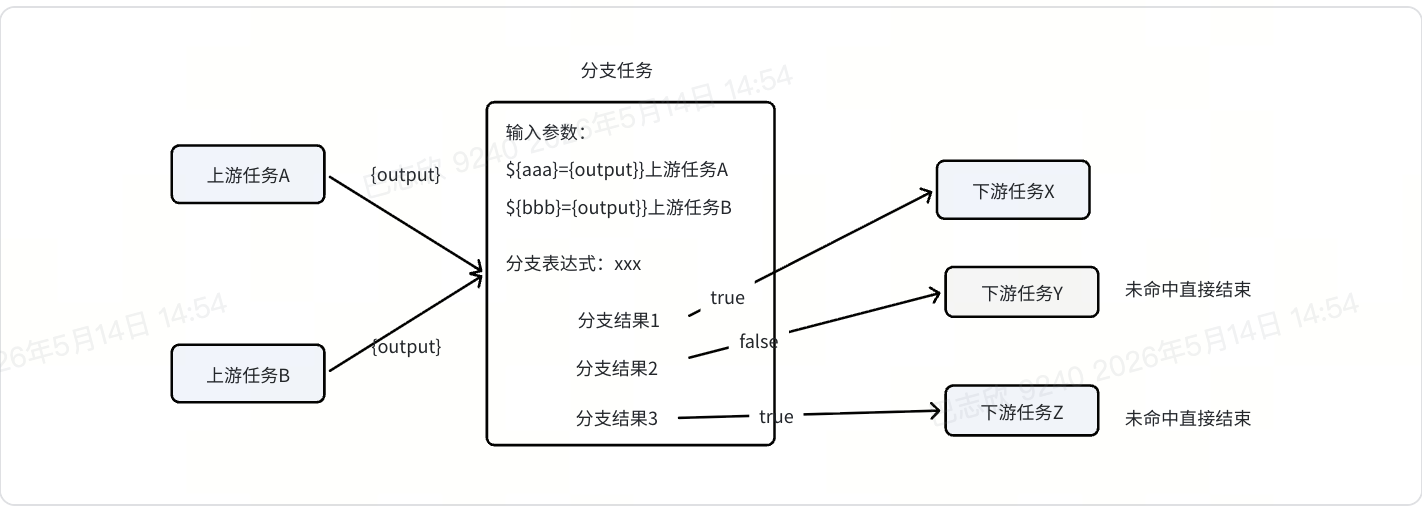

运行原理

上游任务输出：上游任务（SQL、Python、Shell 等）通过
```
$[output]
```
$[output]
参数将数据集传递给下游分支节点。
分支任务：接收上游数据集，对其执行一系列表达式计算，根据计算结果决定触发哪条下游链路。
- 输入参数：配置从哪条上游任务获取输出集，格式为
```
${参数名}={output}:上游任务名
```
  ${参数名}={output}:上游任务名
  。
- 表达式：通过内置函数进行逻辑判断。表达式结果为
```
true
```
  true
  时，该分支对应的下游链路被触发执行。
- 分支输出名：每个分支条件对应一个输出名，用于与下游任务建立依赖关系。
下游任务引用：下游任务挂载依赖时，需指定与上游分支节点的哪个输出名关联。

操作步骤

创建分支任务

在任务列表或组合任务/任务组中，点击新建任务，选择任务类型为分支任务。

分支任务是可视化配置页面，每个分支需要配置以下信息：

分支条件

配置当前分支的判断表达式，支持的函数见：支持的表达式函数。

如果运行态表达式取值为true，表示满足对应的分支条件。
如果运行态表达式解析报错，会将整个分支节点运行状态置为失败。
分支条件中支持使用全局变量和节点上下文定义的参数。例如，${input}可以是定义在分支节点的节点输入参数。

分支输出名

当前分支条件判断后的输出标识，用于与下游任务建立依赖。

满足分支条件时：对应输出名挂载的下游节点被触发执行。
不满足分支条件时：对应输出名挂载的下游节点不执行，状态置为因为分支条件不满足而结束。

输出名格式要求：支持中英文和下划线

，最多 128 个字符，同一分支任务内输出名不允许重复。

分支描述

非必填，用于记录该分支的简要说明。

配置分支下游任务

分支条件触发后，期望运行的下游节点需要进行响应的配置。选择期望运行的下游节点，点击进入后，配置「调度配置」：在调度依赖中选择分支任务内具体的输出名。

例如：例如，分支节点下游关联两个节点，节点名称分别为aaa和bbb。当分支条件为1时，以aaa节点逻辑运行。当分支条件为2时，以bbb节点逻辑运行。则配置分支节点时，关联到节点输出可以随便配置。例如，分支1关联节点输出为1234，分支2关联节点输出为2324，则均会作为本分支节点的输出名称。下游aaa节点需要挂载分支节点的输出名称1234，bbb节点需要挂载分支节点的输出名称2324。

支持的表达式函数

说明

函数名大小写不敏感。
```
and
```
and
、
```
or
```
or
、
```
concat
```
concat
支持可变参数（1 个或多个）。
```
union
```
union
、
```
intersection
```
intersection
至少需要 2 个参数。
```
guid
```
guid
不接受任何参数。
其他函数的参数个数固定，传参错误时表达式解析将报错，该分支状态置为失败。

布尔转换规则：

null

null

、空字符串、空白字符串、

false

false

、数字

视为

false

false

；

true

true

、非零数字视为

true

true

；其他非数字字符串不会被当作

true

true

。

当前不支持：数学运算、日期时间、JSON Path / 对象属性访问、正则匹配、空值合并等函数。

逻辑函数

函数签名返回类型说明

函数签名	返回类型	说明
`and(arg1, arg2, ...)` and(arg1, arg2, ...)	`boolean` boolean	所有参数转布尔后均为 `true` true 时返回 `true` true ，支持 1 个或多个参数。示例： `and(true, bool(1), equals('a', 'a'))` and(true, bool(1), equals('a', 'a'))
`or(arg1, arg2, ...)` or(arg1, arg2, ...)	`boolean` boolean	任一参数转布尔后为 `true` true 即返回 `true` true ，支持 1 个或多个参数
`not(arg)` not(arg)	`boolean` boolean	对参数做布尔取反

and(arg1, arg2, ...)

and(arg1, arg2, ...)

boolean

boolean

所有参数转布尔后均为

true

true

时返回

true

true

，支持 1 个或多个参数。示例：

and(true, bool(1), equals('a', 'a'))

and(true, bool(1), equals('a', 'a'))

or(arg1, arg2, ...)

or(arg1, arg2, ...)

boolean

boolean

任一参数转布尔后为

true

true

即返回

true

true

，支持 1 个或多个参数

not(arg)

not(arg)

boolean

boolean

对参数做布尔取反

比较函数

两侧均可转为数字时按数值比较，否则按字符串字典序比较。

函数签名	返回类型	说明
`equals(left, right)` equals(left, right)	`boolean` boolean	两值标准化后相等返回 `true` true
`greater(left, right)` greater(left, right)	`boolean` boolean	`left > right` left > right
`greaterOrEquals(left, right)` greaterOrEquals(left, right)	`boolean` boolean	`left >= right` left >= right
`less(left, right)` less(left, right)	`boolean` boolean	`left < right` left < right
`lessOrEquals(left, right)` lessOrEquals(left, right)	`boolean` boolean	`left <= right` left <= right

集合函数

集合函数适用于数组（

List

List

Collection

Collection

JSONArray

JSONArray

）、字符串，部分函数也支持字典（

JSONObject

JSONObject

Map

Map

）。

函数签名	返回类型	说明
`contains(container, expected)` contains(container, expected)	`boolean` boolean	字符串：判断是否包含子串；集合：按标准化值逐项比较；JSONObject / Map：判断是否包含指定 key
`empty(value)` empty(value)	`boolean` boolean	`null` null 、空字符串、空集合、空 JSONObject / Map 均返回 `true` true
`first(value)` first(value)	首元素	字符串返回首字符；List / Collection 返回首元素；空时返回 `null` null
`last(value)` last(value)	末元素	字符串返回末字符；List / Collection 返回末元素；空时返回 `null` null
`length(value)` length(value)	`integer` integer	字符串返回字符数；集合 / Map 返回元素个数； `null` null 返回 `0` 0
`skip(value, count)` skip(value, count)	同输入类型	跳过前 `count` count 个字符或元素； `count < 0` count < 0 、非整数或 `value` value 为 `null` null 时直接返回原值
`take(value, count)` take(value, count)	同输入类型	保留前 `count` count 个字符或元素； `count < 0` count < 0 、非整数或 `value` value 为 `null` null 时直接返回原值
`union(list1, list2, ...)` union(list1, list2, ...)	`List` List	合并多个列表并去重，保留首次出现顺序；所有参数必须可转为列表，否则返回 `null` null
`intersection(list1, list2, ...)` intersection(list1, list2, ...)	`List` List	返回多个列表的交集，顺序以第一个列表为准；所有参数必须可转为列表，否则返回 `null` null
`join(list, separator)` join(list, separator)	`String` String	用分隔符拼接列表所有元素；第一个参数必须可转为列表，否则返回 `null` null

字符串函数

函数签名	返回类型	说明
`concat(arg1, arg2, ...)` concat(arg1, arg2, ...)	`String` String	按顺序拼接所有参数， `null` null 参数会被忽略，支持 1 个或多个参数
`guid()` guid()	`String` String	生成一个随机 UUID 字符串，不接受参数
`indexOf(text, search)` indexOf(text, search)	`integer` integer	返回子串首次出现位置，找不到返回 `-1` -1
`lastIndexOf(text, search)` lastIndexOf(text, search)	`integer` integer	返回子串最后一次出现位置，找不到返回 `-1` -1
`replace(text, oldValue, newValue)` replace(text, oldValue, newValue)	`String` String	替换所有匹配子串； `text` text 为 `null` null 返回空字符串； `oldValue` oldValue 或 `newValue` newValue 为 `null` null 时按空字符串处理
`split(text, separator)` split(text, separator)	`List<String>` List<String>	按分隔符切分字符串；分隔符为空字符串时按单字符切分； `text` text 为 `null` null 返回空列表
`startsWith(text, prefix)` startsWith(text, prefix)	`boolean` boolean	检查字符串是否以指定前缀开头
`endsWith(text, suffix)` endsWith(text, suffix)	`boolean` boolean	检查字符串是否以指定后缀结尾
`substring(text, start, length)` substring(text, start, length)	`String` String	从 `start` start 位置截取 `length` length 个字符； `start` start 超界、参数非法或为负数时返回空字符串；末尾超界时自动截断
`toLower(value)` toLower(value)	`String` String	转小写； `null` null 返回空字符串
`toUpper(value)` toUpper(value)	`String` String	转大写； `null` null 返回空字符串
`trim(value)` trim(value)	`String` String	去除首尾空白； `null` null 返回空字符串
`string(value)` string(value)	`String` String	将值转为字符串； `null` null 返回空字符串

转换函数

函数签名	返回类型	说明
`bool(value)` bool(value)	`boolean` boolean	按内置布尔转换规则返回布尔值（见文首类型说明）
